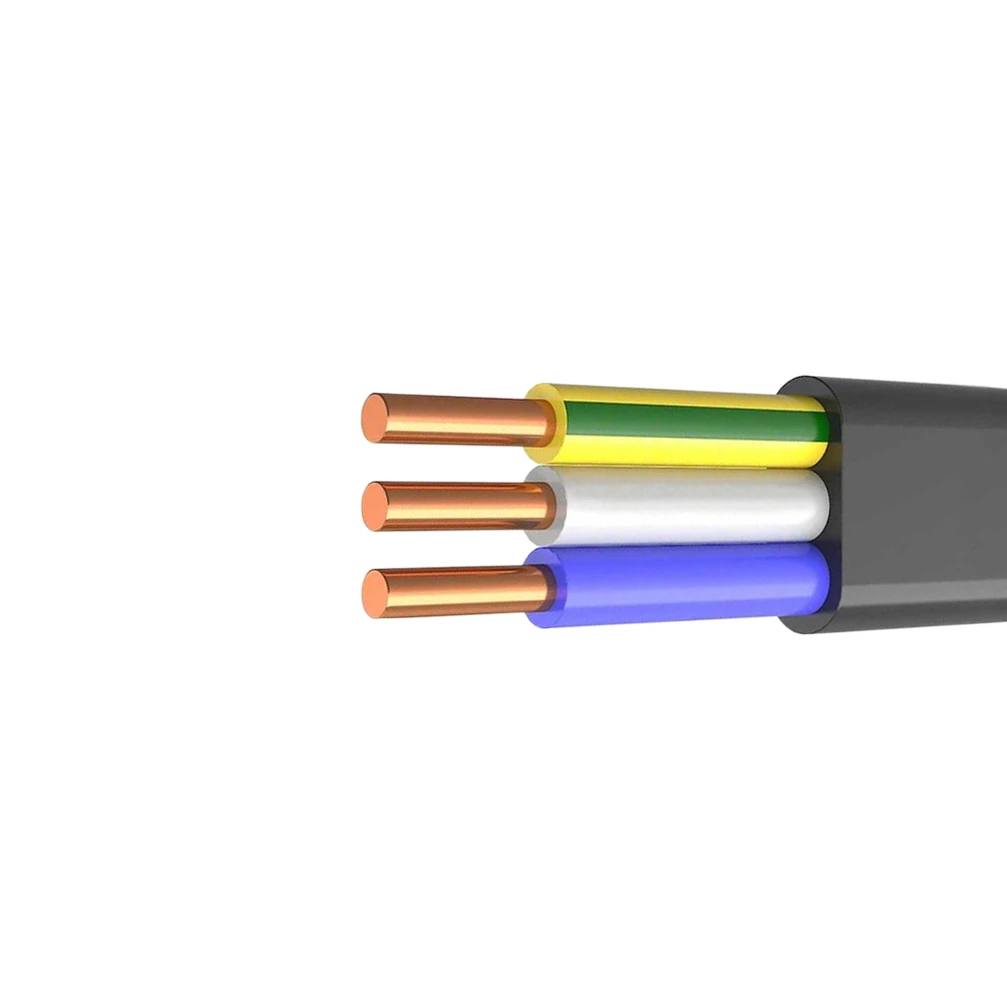

Кабель мідний (плоский) ВВГнг-LS-П 0,66/1 кВ
Характеристики
ВВГнг-ls-П
– це силовий кабель, з мідною жилою, плоскої конструкції, з ізоляцією із ПВХ, і оболонкою із ПВХ зниженої горючості (не розповсюджує горіння при груповій прокладці), та з пониженим димо і газо виділенням. Застосовується у стаціонарних установках, що мають номінальну напругу 0,66 і 1 кВ, і частоту електроструму, що дорівнює 50 Гц. Від інших підвидів кабелю ВВГ він відрізняється тим, що його жили знаходяться в одній площині і мають плоску форму. Даний кабель важливо застосовувати в приміщеннях, де має значення самозатухання проводки, та її низьке димо-газо виділення.
Конструкція
Конструктивно кабель даного типу виготовляється на базі мідних однодротяних струмопровідних жил.
Ізоляція з ПВХ.
Оболонка з ПВХ зниженої горючості та низьке димо-газо виділення.
Струмопровідні ізольовані жили проводів ВВГ-п виконані в одній площині і укладені в ізолюючу плоску конструкцію.
Розшифровка кабелю ВВГнг-ls-П:
В – ізоляція жил з полівінілхлоридного пластикату.
В – оболонка з полівінілхлоридного пластикату зниженої горючості.
Г – відсутність захисних покривів (голий).
нг – не поширює горіння.
ls – низьке виділення газу і диму.
П – плоский (жили розташовані в одній площині).
Область застосування
Кабель силовий ВВГнг-лс-П призначений для передачі та розподілу електроенергії у стаціонарних установках у житлових будинках, торгових та виробничих приміщеннях. У кабелю досить широкий діапазон температури експлуатації (від -50 до +50 градусів), що дозволяє використовувати його в кліматі, що передбачає великі перепади температур. Гранично допустима тривала температура нагріву жила +70 °С. Кабель працює при відносній вологості повітря аж до 98%, ця властивість дозволяє без проблем експлуатувати його в сирих і схильних до ризику затоплення приміщеннях. Радіус вигину кабелю-10 зовнішніх діаметрів. При монтажі в температурі нижче -15 градусів ВВГнг-лс-П необхідно нагрівати для виключення можливості його псування. Найчастіше кабель використовується електриками при монтажі електропроводки у житлових будинках, торгових та промислових приміщеннях.
