Кабель контрольний броньований КВБбШв 0,66/1 кВ

Кабель КВБбШв

– це контрольний броньований сталевими стрічками кабель, з мідною струмопровідною жилою, ізоляцією та захисним шлангом із ПВХ. Такі кабелі контрольні призначені для нерухомого приєднання до електричних приладів, апаратів, складання затискачів електричних розподільчих пристроїв з номінальною змінною напругою до 660 В частоти до 100 Гц або, постійною напругою до 1000 В.

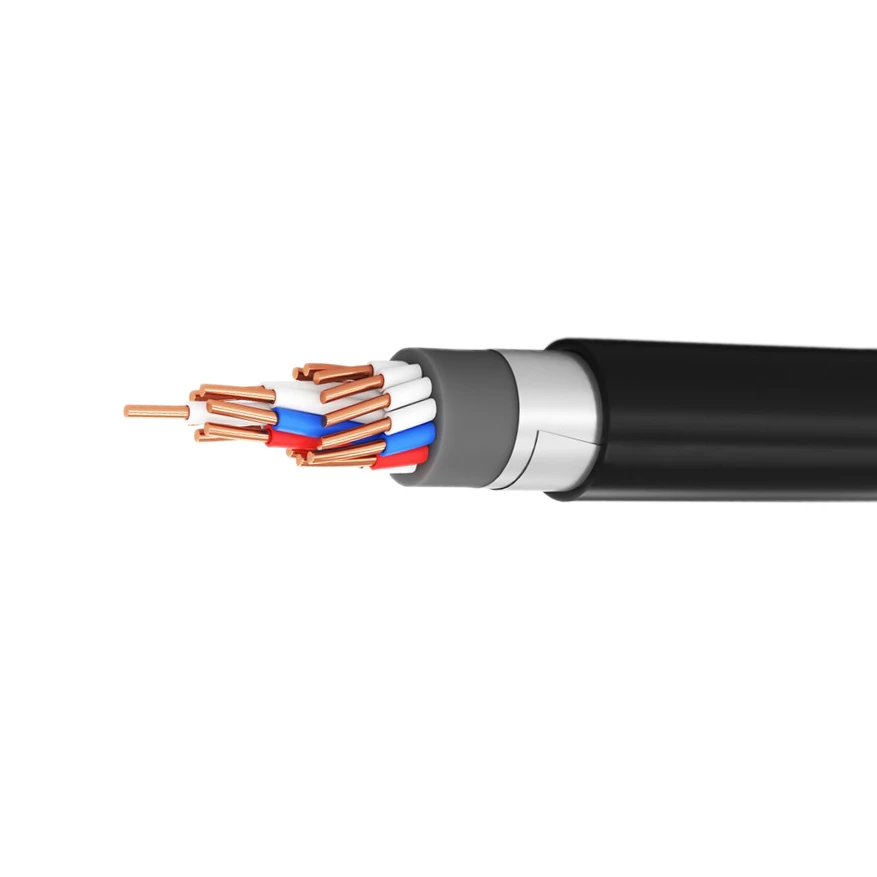

Конструкція кабелю КВБбШв:

1. Мідна однодротяна струмопровідна жила круглої форми класу 1 ДСТУ.
2. Ізоляція з полівінілхлоридного пластикату.
3. Ізольовані жили кабелів скручені. У кожному повиві є лічильна пара, ізольовані жили якої відрізняються за кольором один від одного та від інших жил.
4. Броня із двох сталевих оцинкованих стрічок.
5. Оболонка з полівінілхлоридного пластикату.

Розшифровка кабелю КВБбШв:

К – Кабель контрольний.
В – Ізоляція жил із полівінілхлоридного пластикату.
Б – Броня з двох сталевих стрічок.
б – Без подушки, яка є внутрішньою частиною захисного покриву, накладена під бронею з метою запобігання елементу, що знаходиться під нею, від корозії та механічних пошкоджень стрічками або дротом броні.
Шв – Захисний покрив у вигляді випресованого шланга з полівінілхлоридного пластикату.

Область застосування кабелю КВБбШв:

З урахуванням наявності шару броні, кабель може витримувати механічні навантаження (удари, стиснення, тертя), стійко зазнавати впливу агресивного середовища (корозійної активності грунту, наприклад), не втрачати працездатність за наявності блукаючих струмів у землі поблизу ліній електрифікованих залізниць. Може прокладатися поряд із кар’єрами. Підтримує кабель КВБбШв усі методи укладання, всередині споруд, на вулиці, у землі (із захистом і без неї).
Провідник не можна піддавати зусиллям, що розтягують, щоб не розтягнути і не пошкодити сталеві стрічки броні. При одиночному укладанні виріб не поширює горіння. Монтаж кабелю зі сталевими стрічками потребує заземлення.
