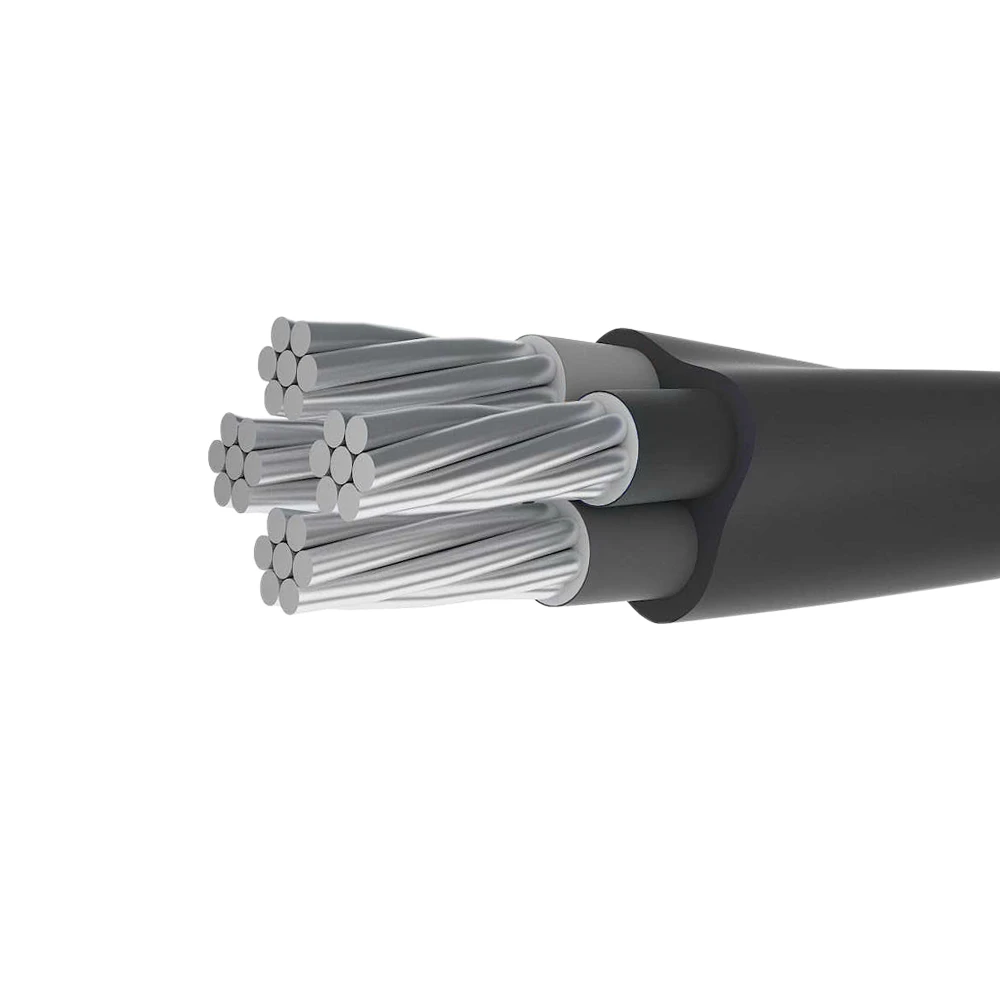

Кабель силовий алюмінієвий АВВГнг 0,66/1 кВ
Характеристики
АВВГнг
– це силовий кабель, з алюмінієвою струмопровідною жилою. Від звичайного АВВГ відрізняється ізоляцією з полівінілхлоридного пластикату та оболонкою із ПВХ пластикату що не поширює горіння. Кабель АВВГнг є ідеальним варіантом для облаштування електромереж на об’єктах з підвищеними вимогами до пожежної безпеки, де потрібні вироби негорючого типу. Приставка “нг” означає відсутність горіння навіть у тому випадку, якщо силові кабелі прокладаються пучками. Даний провідник використовується, під час прокладки мережі мостами, блоками і різними естакадами. Кабель АВВГнг характеризується малою вагою, простотою та надійністю конструкції. Ці показники і низька ціна, зумовлюють популярність товару і активне застосування у різних сферах життєдіяльності – від побутової до промислової. Провідник успішно справляється з передачею електроенергії у мережах змінного та постійного струму.
Кабель АВВГнг технічні характеристики
Номінальна змінна напруга: 0,66/1 кВ.
Номінальна частота: 50 Гц.
Мінімально допустимий радіус вигину при прокладанні: 10 діаметрів кабелю (для одножильного кабелю) та 7,5 діаметрів кабелю (для багатожильного кабелю).
Температура довкілля під час експлуатації кабелю: від -50°С до 50°С.
Стійкість до впливу підвищеної відносної вологості за температури навколишнього середовища до 35°C: 98%.
Мінімальна температура прокладання кабелю без попереднього підігріву: -15 ° С.
Допустимі температури нагрівання струмопровідних жил кабелю:
Тривалість: 70°С.
У режимі навантаження: 90 ° С.
Гранична при короткому замиканні: 160 ° С.
За умовою непогорання за короткого замикання: 350°С
Розшифровка АВВГнг:
А – алюмінієва струмопровідна жила
В – ізоляція із ПВХ пластикату
В – оболонка з полівінілхлоридного пластикату
Г – відсутність захисного покриву (голий)
нг – не поширює горіння при груповому прокладанні
Застосування
Кабелі призначені для передачі та розподілу електроенергії у стаціонарних електротехнічних установках на номінальну змінну напругу 0,66 та 1 кВ номінальною частотою 50 Гц. АВВГнг використовується у багатьох сферах життєдіяльності. При побудові розподільчих підстанцій на промислових об’єктах, облаштуванні щитових місцевих ліній електропередач, під час прокладання проводки всередині житлових приміщень та виробничих цехів. Для прокладання без обмеження різниці рівнів по трасі прокладки, у тому числі на вертикальних ділянках. Для експлуатації в електричних мережах змінної напруги із заземленою або ізольованою нейтраллю, в яких тривалість роботи в режимі однофазного короткого замикання на землю не перевищує 8 годин, а загальна тривалість роботи в режимі однофазного короткого замикання на землю не перевищує 125 годин на рік.
