Кабель броньований АВБбШвнг-LS 0,66/1 кВ

АВБбШвнг-LS

– це силовий броньований стрічками кабель, з алюмінієвою струмопровідною жилою, ізоляцією з ПВХ, та захисним шлангом з ПВХ зниженої горючості, а також має знижені властивості димо-газовиділення. Кабель застосовують на об’єктах, де потрібне нерозповсюдження горіння при груповій прокладці та низьке виділення диму та корозійно-активних газів при горінні та тлінні. АВБбШвнг-LS відноситься до силових провідників, призначених для передачі в мережах електроенергії. Його відмінною особливістю є виготовлення струмопровідних одно-або багатодротяних жил з алюмінію, що суттєво знижує вартість без шкоди для технічних характеристик. Кількість жил варіюється від однієї до п’яти, перетин – від 2,5 кв. мм до 240 кв. мм. Нульова жила може мати однаковий з іншими, або дрібніший переріз. Ізоляцією служить пластикат різного кольору для полегшення монтажу. Броні є 2 перехресні смуги сталі, зовні – ПВХ оболонка у формі шланга.

Розшифровка маркування кабелю:

А – алюмінієвий провідник.
В – ізоляція з ПВХ пластикату.
Б – броньований. Дві сталеві оцинковані стрічки.
б – без захисної подушки.
Шв – захисний шланг з полівінілхлоридного пластикату.
нг – не розповсюджує горіння при груповій прокладці.
LS – знижені властивості димогазовиділення.

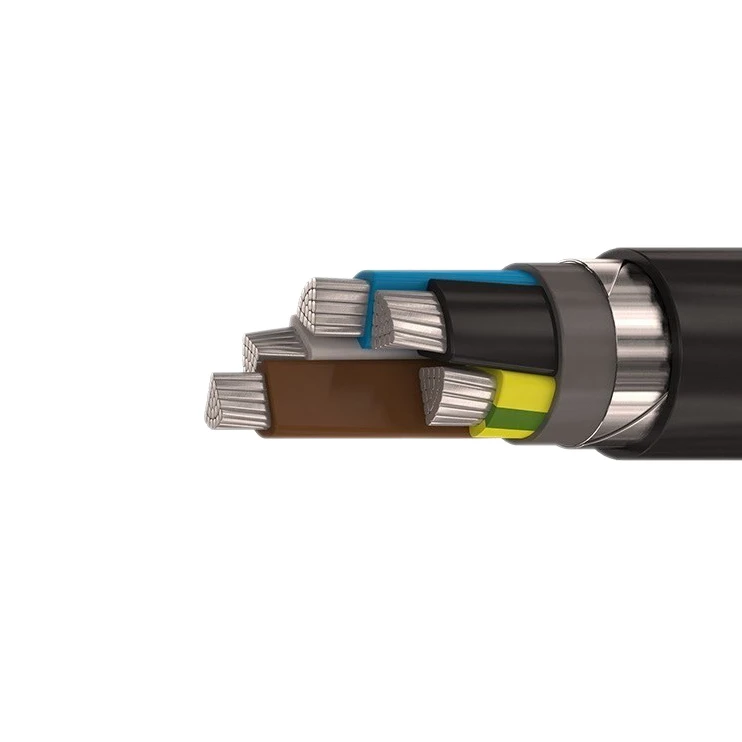

Конструкція:

1. Струмопровідна алюмінієва жила, одножильна або багатожильна, круглої або секторної форми.
2. Ізоляція складається з полівінілхлоридного (ПВХ) пластикату, кожна жила відрізняється за кольором ізоляції один від одного.
3. Ізолювальна обмотка із ПВХ стрічок.
4. Броня з 2х сталевих оцинкованих або сталевих стрічок.
5. Бітумне наповнення. Тільки для перерізу від 6 кв.
6. Внутрішня плівкова оболонка, призначена для перерізу понад 6 кв.мм.
7. Зовнішня поясна ізоляція виготовляється методом пресування ПВХ пластикату.

Застосування кабелю АВБбШвнг-LS

Основне призначення силового алюмінієвого кабелю АВБбШвнг-LS – розподіл енергії та її передача по статичних (нерухомих) мереж та установок з допустимою напругою в межах 0,66/1 кВ при частоті не вище 50 Гц. Допускається використання у побутових та виробничих приміщеннях, кабельних установках та спорудах, на відкритому повітрі або у ґрунті за дотримання умов роботи, рекомендованих виробником. Дозволяється укладання та експлуатація провідника з різницями рівнів на трасі, на горизонтальних, вертикальних та похилих поверхнях. Допустима робота в умовах аварії або КЗ не довше 8 годин на добу (125 годин на рік, 1000 годин за період експлуатації).

Так як кабель АВБбШвнг має клас вогнестійкості за ДСТУ, то з метою пожежної безпеки дозволяється переважно його одиночний монтаж. Групами провідник допустимо укладати тільки на тих об’єктах, де в процесі користування періодично буде присутній персонал. Також необхідно застосовувати вогнезахисну обробку, теплоізоляційне облицювання або інші заходи пасивного захисту від пожежі. Він призначений для передачі та подальшого розподілу електроенергії в стаціонарних установках при постійній напрузі, що перевищує змінну напругу в 2,4 рази або номінальному змінному напрузі 0,66 кВ і 1кВ з частотою не більше 50 Герц.
