Самонесучий ізольований провід СІП-5нг (AsXSn)
Характеристики
СІП-5нг
– самонесучий ізольований провід з струмопровідними жилами з алюмінію. Повністю ідентичний із попередньою маркою проводу для ліній електропередач СІП-4. Єдиною відмінністю та основною характеристикою є тип ізоляції, що покриває провідники, у марках СІП-5нг, він із світлостабілізованого зшитого поліетилену, що не підтримує горіння. Провід СІП-5нг за більшістю характеристик, європейський аналог під назвою AsXSn, що виробляється на європейському устаткуванні. Він застосовується, аналогічно до інших проводів марки СІП, у будівництві ЛЕП та повітряних електромагістралей.
Лінії електропередач, які використовуються для електропостачання різних населених пунктів або промислових об’єктів будь-якої величини, конструюються з провідників, які відповідають сучасним вимогам до електричної та пожежної безпеки. СІП провід – один із кращих виробів, що вирішують поставлені завдання. «Самонесучий» вказує на те, що для повітряних ліній немає необхідності використовувати діелектричний трос, до якого кріпляться інші дроти. СІП будь-якої марки характеризується високою несучою здатністю, якої достатньо для того, щоб кабель витримував власну вагу і додаткові навантаження через вітер або опади (наприклад, снігу, що осідає на ЛЕП).
Розшифровка дроту СІП-5нг
С – самонесучий.
І – ізольований.
П – провід.
5 – (тип дроту).
нг – не підтримує горіння.

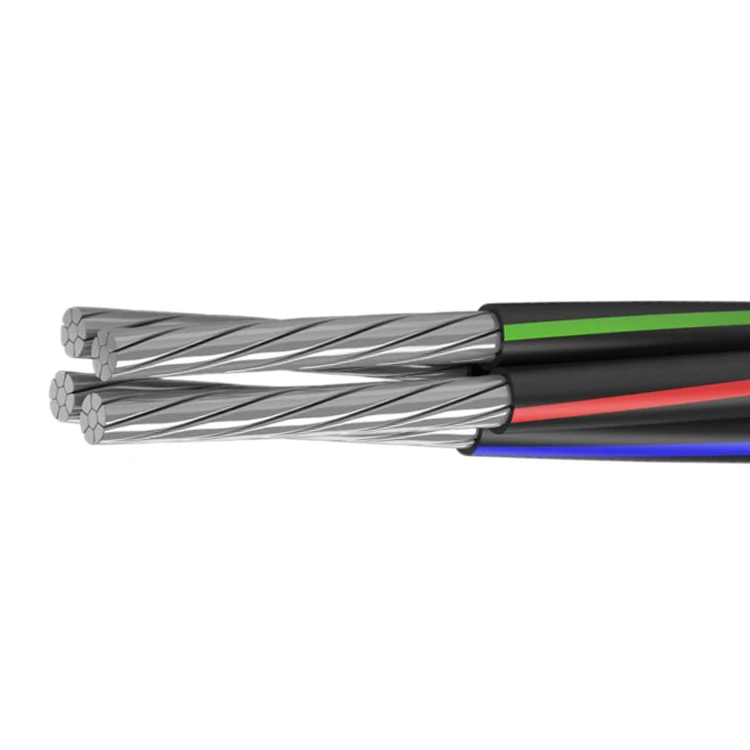

Конструкція
Струмопровідна жила: алюмінієва, круглої форми, багатодротяна ущільнена.
Ізоляція: світлостабілізований зшитий поліетилен, що не підтримує горіння.
Скрутка: ізольовані струмопровідні жили скручуються з кроком скручування не більше 450 мм. Скрутка має правий напрямок.
Технічні характеристики
Номінальна змінна напруга: 0,66/1 кВ.
Номінальна частота: 50Гц.
Стійкість до вигину: за температури -40°С.
Допустима температура нагрівання струмопровідних жил при режимі перевантаження (до 8 годин на добу): 130°С.
Допустима температура нагрівання струмопровідних жил при короткому замиканні з протіканням струму КЗ до 5 секунд: 250°С.
Температура експлуатації: від -60 до +50°С.
Мінімальна температура прокладання проводу: -20°С.
Довго допустима температура нагріву жил: +90 °С.
Мінімальний радіус вигину при прокладанні: 10 діаметрів дроту.
Мінімальний термін служби: 25 років.
