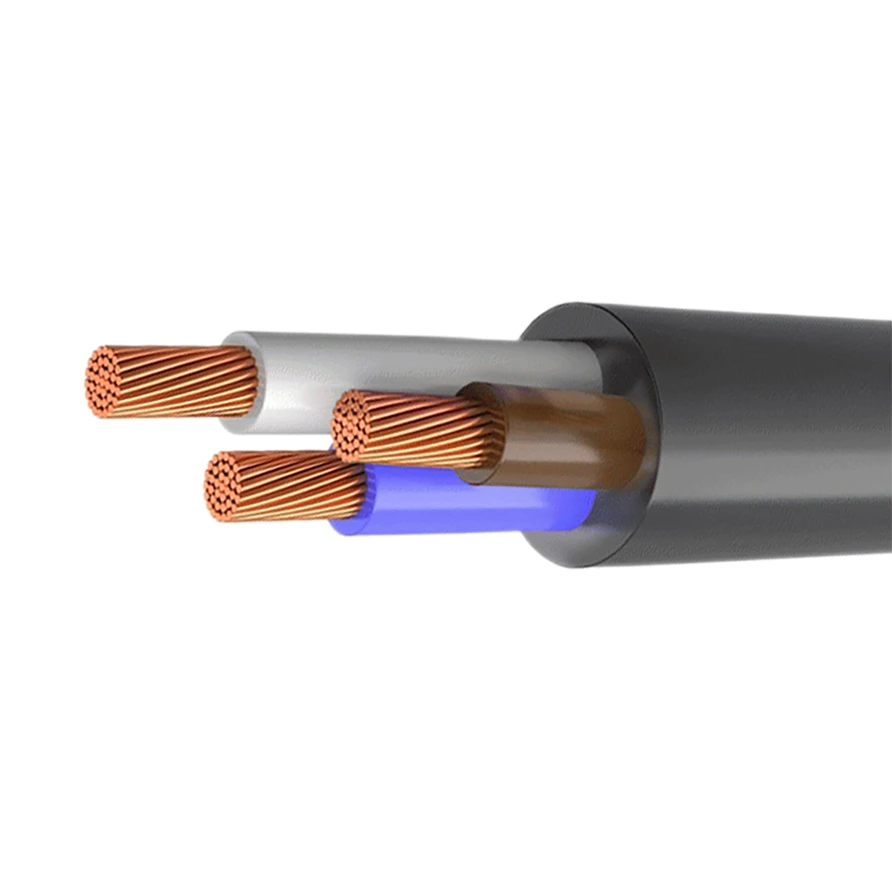

Кабель силовий гнучкий КГНВ 0,66/1 кВ
Характеристики
КГНВ
– це гнучкий силовий кабель, з мідними струмопровідними жилами, призначений для нестаціонарної прокладки. Такий кабель використовують для приєднання пересувних машин, механізмів та обладнання до електричних мереж і до пересувних джерел електричної енергії на номінальну змінну напругу 660 В частоти до 400 Гц, або постійна напруга до 1000 В.
Конструкція кабелю
1. Струмопровідна жила – мідна багатодротяна, 5 клас гнучкості, згідно з ДСТУ EN 60228.
2. Ізоляція – спеціальний полівінілхлоридний пластикат. (Кількість жил: 1-5, за погодженням із замовником – більше 5).
3. Поясна ізоляція (опціонально) – поліамідна або поліетилентерефталатна плівка.
4. Оболонка – спеціальний полівінілхлоридний пластикат.
Розшифровка кабелю КГНВ
К – Кабель.
Г – Гнучкий.
Н – Для нестаціонарної прокладки.
В – Ізоляція та оболонка з полівінилхлоридного пластикату.
Характеристики
Електричний опір струмопровідної жили кабелю постійному струму відповідає:
а) при прийманні та постачанні – ДСТУ. б) на період експлуатації і зберігання – не більше 120 % від нормованого при прийманні та постачанні.
Електричний опір ізоляції кабелю, перелічений на 1 км довжини і температуру 20 0С, не менш ніж:
а) при прийманні і постачанні – 7 МОм;
б) на період експлуатації і зберігання – 0,005 МОм.
Ізольовані жили і оболонка кабелю витримує випробування змінною напругою кабелів по категорії ЕІ-2 згідно ДСТУ.
Кабель витримує випробування змінною напругою частотою 50 Гц протягом 5 хвилин:
а) при прийманні і постачанні – 2500 В.
б) на період експлуатації і зберігання – 1500 В.
